　　、直線振動篩概述：

　　直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

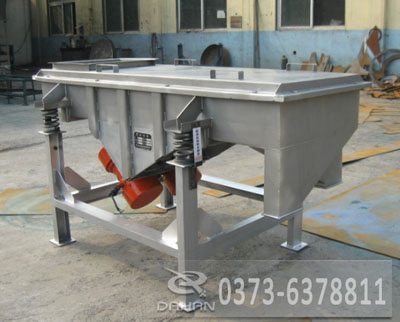

直線振動篩使用說明書

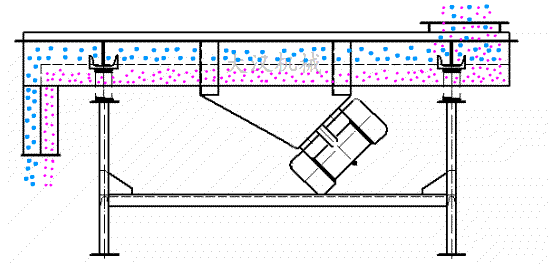

　　二、直線振動篩工作原理：

　　直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為合力，因此篩機的運動軌跡為直線。其兩電機軸相對篩面有傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的?？捎糜诹魉€中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。高篩分目數325目，可篩分出7種不同粒度的物料。

　　三、直線振動篩使用范圍：

　　對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。直線振動篩（直線篩）系高效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線振動篩（直線篩）穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。

　　四、結構說明：

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減震彈簧、支架組成。

　　1、篩箱：由數量厚度不同的鋼板焊制而成，具有定的強度和剛度，是篩機的主要組成部分。

　　2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

　　3、篩網：有低碳鋼、黃銅、不銹鋼絲等樹種篩網。

　　4、振動電機使用于維修方法詳見振動電機使用說明書。

　　5、電機臺座：安裝電機用，使用前必須檢查螺絲是否緊固。

　　6、減震彈簧：阻止振動傳給地面同時支持篩箱的全部重量，安裝時彈簧必須垂直于地面。

　　五、安裝與調試：

　　新篩機安裝好以后，應按以下要求檢查：

　　1、檢查振動電機繞組對地的絕緣電阻，若低于0.5兆歐必須烘干后方能使用。

　　2、檢查電機的接線運轉方向，兩臺電機必須反向運轉。

　　3、檢查篩機、電機的連接螺絲，必須緊固。

　　4、檢查支架，安裝的是否垂直、穩固，支柱不得懸空。

　　5、以上各項沒問題，方能開機試車，先空載半小時，觀察篩機。篩機啟動應迅速、運行平穩、無特殊噪音，方能正常使用。

　　六、篩網的安裝：

　　1、先將篩框從箱體中取出。

　　2、將篩框厚壓條與薄壓條分別取下（在不是整根的壓條上做記號，以免混淆）。

　　3、將托球網平鋪于篩框四周，用鐵釘固定。再用取下的薄壓條將其壓釘，然后在薄壓條上加補鐵釘，使其牢固。

　　4、托球網裝釘好后翻過來，在每格內放置2-3顆橡膠球。將實用篩網平鋪于篩框?qū)⑵淅结斁o。用取下的厚木條將其壓釘，再在厚木條上加補鐵釘使其牢固。（實用篩網端應長出篩框2-5公分，長出的端應放在開口處）。

　　5、將釘好的篩框按實用篩網由細到粗放置于箱體內，并用壓鐵壓住然后緊固壓緊螺栓。使篩框與箱體緊密配合不能有松動。

　　6、開機2-3分鐘后停機對壓緊螺栓進行第二次緊固，生產中如發現木框有松動應及時緊固壓緊螺栓。
